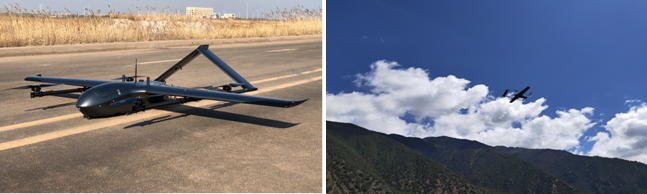

航大汉来H713-300垂直起降固定翼无人机 视频监控系统产品

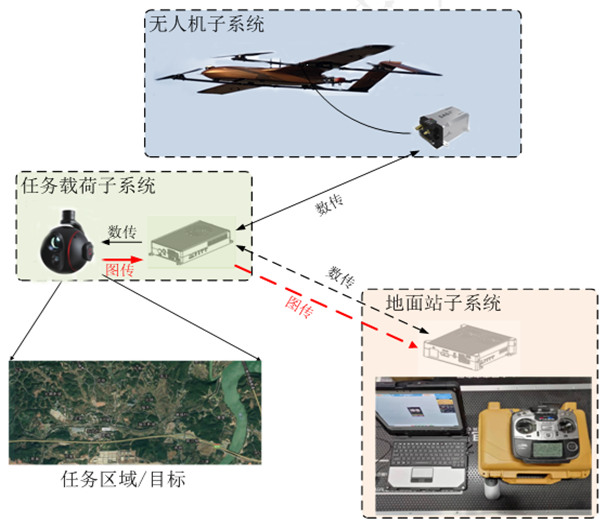

H713-300垂直起降固定翼无人机视频监控系统,由无人机子系统、任务载荷子系统和地面站子系统三部分组成。无人机子系统可根据任务的需求选择不同的链路,目前提供通视30km链路和通视100km链路可供选择;地面站子系统是固定配置,地面站软件提供公版和巡检版本可供选择;而任务载荷子系统可以根据不同的载荷适配不同的任务。

关注项

H713-300

(实测数据)

点评

空机重量

24kg

起飞重量小于25kg,不需要民航适航许可,申请空域便利,未来政策适应性强

最大起飞重量

37Kg

更强载重能力

最大有效载荷

8kg

任务载荷

光电吊舱(可见光+热成像)

成像清晰

经济巡航速度

23~25m/s

巡航引擎

70CC汽油引擎/56CC汽油引擎

无惧高原作业

最大升限

5000m

满载航时

5h

更高作业效率

翼展x机身长度x高度

3.4*1.7*0.6m

体积更小,操作灵活

安全爬升坡度

12°

强机动性

起降抗风性

8m/s

更高出勤率

巡航抗风性

14m/s

更强天气适应性

使用环境温度

-20~-55

防雨能力

全机身防水设计,暴雨安全返航

起降精度

2cm

轻松适应苛刻起降环境

定位系统可靠性

2+1独立三余度导航系统

更高导航可靠性

航向系统可靠性

独立双余度磁罗盘+定向天线

定向天线抗干扰,更高航向可靠性

无人机视频监控系统应用案例

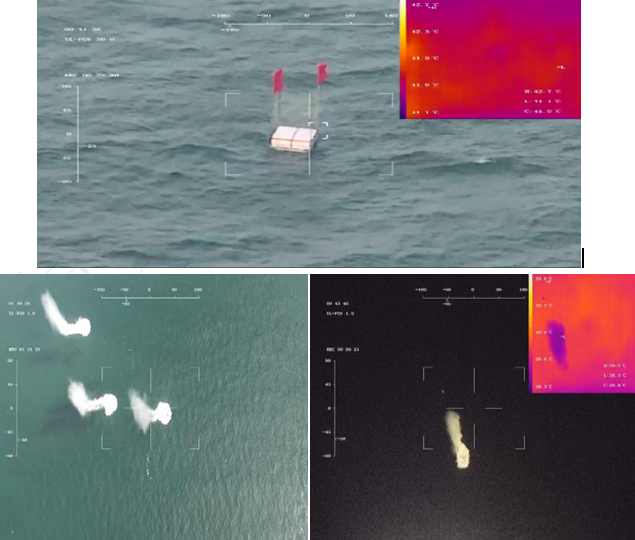

实战目标锁定应用案例

2019年,航大汉来为中国某部队提供无人机海上巡视与数据处理服务,并参与实弹作战,成功通过无人机全天候将海上实弹攻击效果以视频形式实时传输至指挥中心,并准确给出目标瞄准的修正建议,大程度弥补传统作战指挥方式的不足。

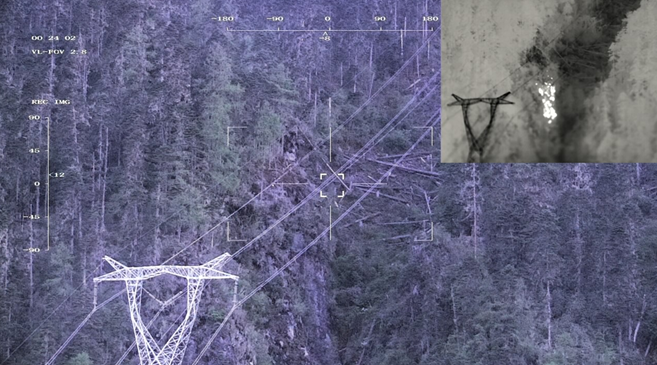

森林防火应用案例

某高海拔(4100~5100米)山区发生火灾后,通过H713-300携带双光吊舱协助观测周边环境,辅助判断火情趋势。之后巡视灾后现场,获取高温隐燃信息,判断是否有复燃危险,于晚上9:10发现复燃点,及时进行扑救,避免森林大火复燃。

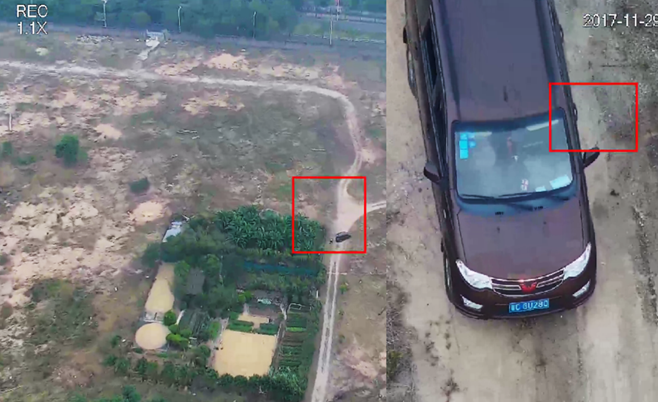

高空侦查应用案例

搭载高分辨率双光吊舱,无论白天或者夜间可以对大范围区域进行巡逻,也可以对重点区域进行高空长时间侦查,空中识别目标信息。

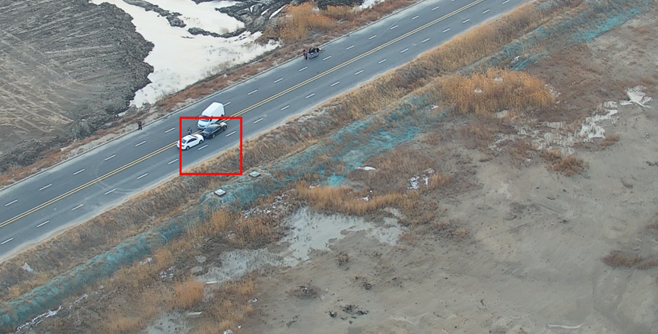

交通领域应用案例

在交通热点管控等警务任务中,能让用户从多个角度观察地物,更加真实的反映地物的实际情况,通观全局,掌握态势,把控重点,合理使用警力,实施高效指挥。
